실제 폐수 공정 제어를 위한 F/M 비율 마스터하기

생물학적 폐수 처리에서 활성 슬러지 공정은 종종 수학적 확실성으로 취급됩니다. 그러나 노련한 프로세스 엔지니어는 이것이 불안정한 생태계처럼 행동한다는 것을 알고 있습니다. 이 생태계를 관리하는 핵심은 식품 대 미생물(F/M) 비율 .

표준 운영 매뉴얼은 엄격한 공식을 제공하지만 진정한 프로세스 숙달을 위해서는 F/M이 가변 유기 화학, 계절 역학 및 실시간 센서 제한과 상호 작용하는 방식을 이해해야 합니다. 이 가이드는 기본 계산을 넘어 현대 플랜트 최적화를 위한 실행 가능하고 현장 테스트된 통찰력을 제공합니다.

1. F/M 비율 소개: 생물학적 운동 균형

F/M 비율은 생물학적 반응기에 들어가는 생분해성 유기 기질의 질량과 안정화에 전념하는 활성 종속 영양 박테리아의 질량 사이의 열역학적 관계를 정의합니다.

• "음식"(F): 유기물 로딩의 질량 비율입니다. 전통적으로 생화학적 산소 요구량(BOD)으로 정의되지만, 이는 미생물 이화작용에 이용 가능한 휘발성 탄소질 화합물을 나타냅니다.
• "미생물"(M): 폭기조 경계 내에 존재하는 활성 세포 바이오매스로, 탄소질 산화와 생물 응집을 모두 담당합니다.

이상적인 시스템에서 이 비율은 후기 성장 감소 단계 또는 초기 내인성 호흡 단계에서 박테리아를 유지합니다. 스케일이 어느 한 방향으로 너무 많이 기울어지면 슬러지 플록의 물리적 구조가 저하되어 SVI(슬러지 부피 지수)가 변경되고 TSS(총부유물질) 및 영양소 제한에 대한 규제 위반 위험이 있습니다.

2. 동적 수학: 지연 시간 및 슬러지 "순수성" 고려

F/M의 교과서 수학적 표현은 간단하지만 그 구성 요소에는 운영상의 함정이 숨겨져 있습니다.

순수 텍스트 수식

미국 영국식 단위:
F/M = (유입수 BOD, mg/L * 유량, MGD * 8.34) / (MLVSS, mg/L * 유역 부피, MG * 8.34)

미터법 단위:
F/M = (유입수 BOD, mg/L * 유량, m3/일) / (MLVSS, mg/L * 유역 부피, m3 * 1,000)

정보 획득: 이사회 5일 지연 함정 깨기

기존 F/M 제어의 가장 큰 결점은 표준 BOD5에 5일의 잠복기가 필요하다는 것입니다. 5일 지연 지표를 사용하여 동적 플랜트를 관리하면 항상 지난 주의 위기를 해결할 수 있습니다.

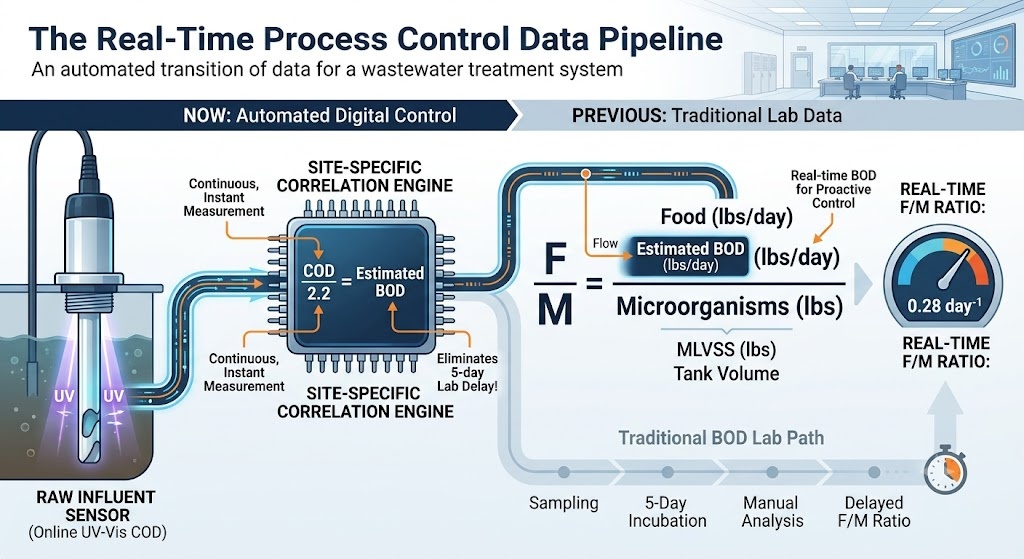

첨단시설은 이를 역동성을 구축하여 우회한다. COD-BOD 또는 TOC-BOD 상관 행렬 . 국내 생활 유입수는 일반적으로 COD:BOD 비율이 2.0:1 ~ 2.5:1입니다. 그러나 귀하의 시설이 산업 부문(예: 식품 가공, 화학 제조)을 받는 경우 이 비율은 4.0:1로 급증하거나 시간당 바뀔 수 있습니다.

[실시간 식품 견적] = 일일 COD(2시간 분해 또는 온라인 UV-Vis를 통해) / 현장별 상관 계수

운영자는 1차 폐수 둑에서 온라인 UV-Vis 분광 광도계를 활용하여 5일 늦게 유독성 과부하를 발견하는 대신 실시간 유기 "슬러그"를 포착하고 공정 지표를 즉시 조정할 수 있습니다.

MLVSS-MLSS "순도" 비율

분모에 MLVSS를 MLSS로 대체하는 것은 중대한 실수입니다. MLSS에는 비생물학적 불활성 고체(미세 모래, 미사, 침전된 인과 같은 고정된 부유 고체)가 포함됩니다.

건강한 도시식물은 MLVSS/MLSS 비율(순도 지수) 0.75~0.85 . 합류식 하수 시스템이나 모래 채널이 부적절한 공장에서 폭우가 내리는 동안 불활성 모래가 폭기조로 흘러 들어가 비율이 0.60 아래로 떨어집니다. 휘발성 부분(섭씨 550도에서 휘발성 머플로 테스트를 통한 MLVSS)을 테스트하지 않으면 미생물 작업량을 수학적으로 과대평가하고 시스템에 공급을 대폭 부족하게 하며 예상치 못한 바이오매스 기아를 유발하게 됩니다.

3. 고급 계산 시나리오: 산업 변화

기본적인 지방자치단체 계산을 넘어 산업 식품 가공 공장이 예상치 못한 유기물 급증을 지방자치단체 시스템에 버리는 고급 시나리오를 살펴보겠습니다.

오전 8시에 수집된 필드 데이터:

• 유입수 유량: 4.0 MGD
• 1차 배출수 COD(신속한 테스트를 통해): 600mg/L
• 이 특정 산업 혼합에 대한 역사적 COD:BOD 계수: 2.4:1
• 폭기조 볼륨: 120만 갤런(MG)
• MLSS 농도: 3,500mg/L
• 현재 휘발성 유기분율(MLVSS/MLSS): 72%는 최근 습한 날씨에 토사 유출로 인해 발생함

1단계: 실시간 추정 BOD 계산(식품)

추정 유입수 BOD = 600 mg/L COD / 2.4 = 250 mg/L BOD
적용된 식품 = 250mg/L * 4.0MGD * 8.34 = BOD 8,340lbs/일

2단계: 실제 생물학적 질량(미생물) 계산

실제 MLVSS 농도 = 3,500mg/L MLSS * 0.72 = 2,520mg/L MLVSS
활성 미생물 = 2,520mg/L * 1.2MG * 8.34 = MLVSS 25,220lbs

3단계: 실시간 F/M 계산

F/M 비율 = 8,340lbs BOD / 25,220lbs MLVSS = 0.33일^-1

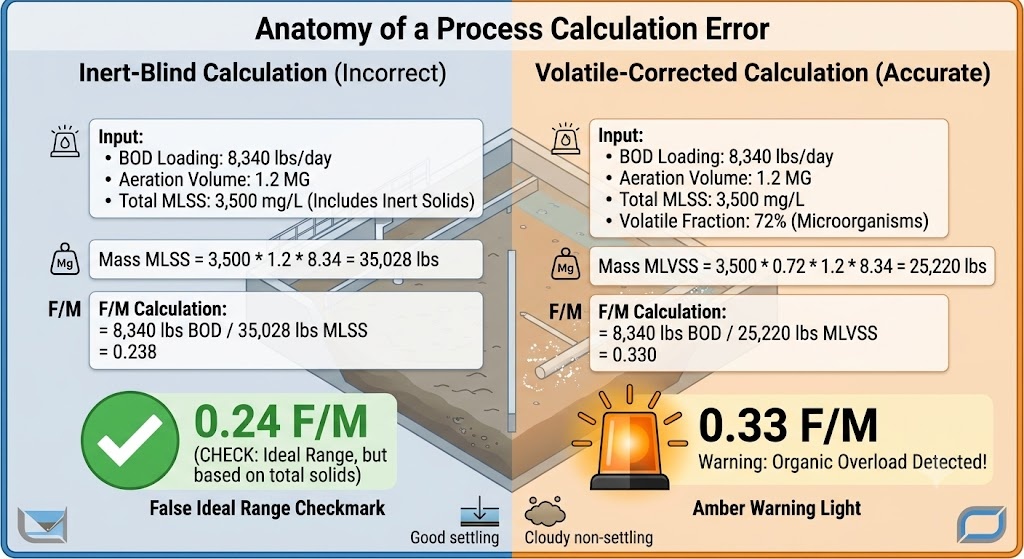

운영 통찰력: 운영자가 계산에 총 MLSS를 잘못 사용한 경우 계산된 F/M은 0.24로 나타나 완벽하게 안정적인 기존 시스템을 나타냅니다. 실제로 실제 생물학적 부하는 0.33으로 기존 처리의 상한에 근접하므로 운영자에게 바이오매스 유실을 방지하기 위해 즉시 슬러지 낭비를 억제하도록 경고합니다.

4. 이상적인 F/M 범위와 운동 온도 계수

운영 목표 범위는 시설의 특정 엔지니어링 설계와 일치해야 합니다.

교과서에서 간과되는 온도계수

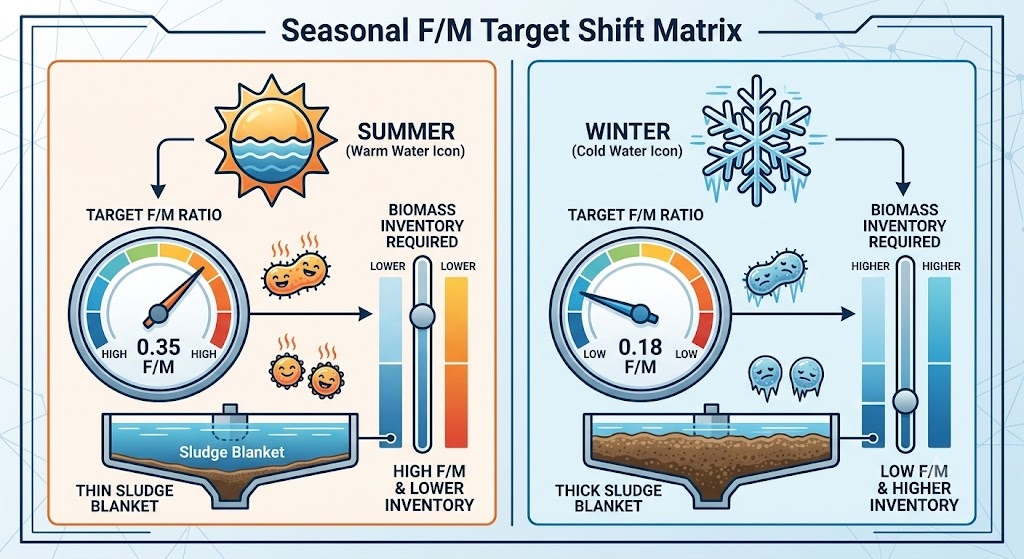

미생물 효소 활성은 수정된 Arrhenius 방정식에 따라 온도에 크게 의존합니다. 폐수 온도가 섭씨 10도씩 떨어질 때마다 생물학적 대사율은 대략 50%씩 감소합니다.

• 하절기 운영(25°C): 미생물은 대사율이 높습니다. 그들은 음식을 빠르게 소비합니다. 운동 처리 속도가 로딩 속도와 일치하기 때문에 더 높은 F/M 비율(예: 0.35)을 안전하게 실행할 수 있습니다.
• 겨울철 작동(10°C): 미생물이 부진해집니다. 동일한 양의 유입 BOD를 처리하려면 미생물 인력의 규모를 늘려야 합니다. 운영자는 더 많은 "직접 입으로" 처리 기능을 제공하기 위해 의도적으로 MLVSS 목표를 높여 더 낮은 F/M 비율(예: 0.18)을 목표로 해야 합니다.

5. 높은 F/M 비율 문제 해결: 유기 과부하 및 구조적 분산

높은 F/M 비율(기존 시스템에서 >0.50)은 이용 가능한 탄소질 에너지가 정체된 바이오매스의 대사 능력을 초과한다는 것을 나타냅니다. 이는 산업용 슬러그 덤프, 갑작스러운 폭풍우 수압으로 인한 고형물 유실 또는 과도한 슬러지 낭비(WAS)로 인해 발생합니다.

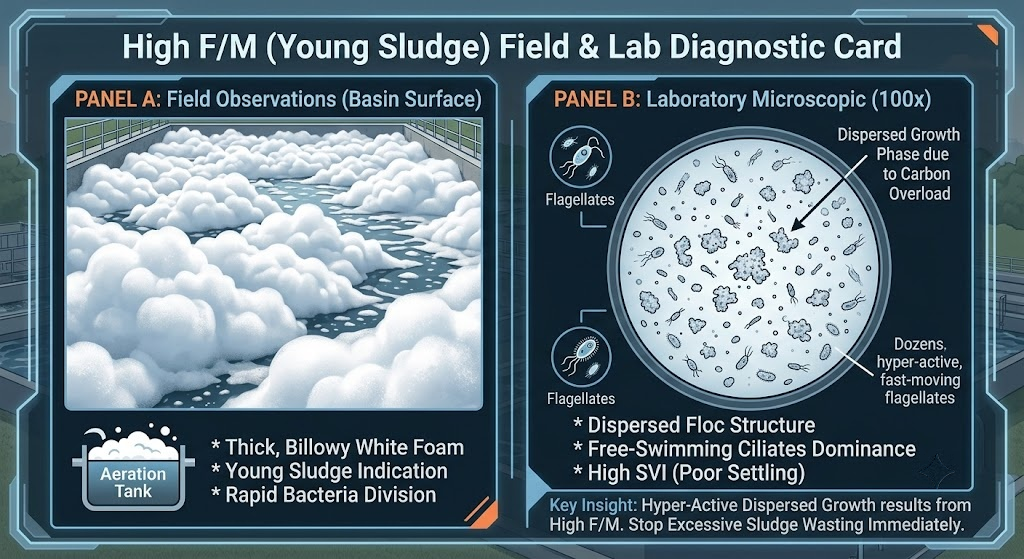

시각적 현장 진단 및 현미경 검사

• 표면 현상: 폭기조는 두껍고 부풀며 유동성이 높은 공기를 생성합니다. 새하얀 거품 . 이 거품에는 대수 성장 단계에서 어린 박테리아가 빠르게 분열하여 생성된 고농도의 세포외 다당류와 지질이 포함되어 있습니다.
• 미세한 구조: 100x 배율에서 슬러지 플록은 작고, 심하게 파손되었으며, 구조화된 가장자리가 부족한 것으로 보입니다. 자유롭게 헤엄치는 섬모와 편모가 압도적으로 우세하며, 로티퍼나 줄기가 있는 섬모는 전혀 없습니다.

고급 수정 조치

1. 스텝 피드 조작: 귀하의 시설에 단계식 공급 기능이 장착되어 있는 경우, 원 유입수 흐름을 폭기조 헤드에서 방향을 전환하여 중간 또는 후면 구역에 분배하십시오. 이는 유입구에서 F/M 비율을 즉시 감소시켜 유기 충격으로부터 반환된 바이오매스를 보호합니다.
2. RAS/WAS 균형 조정: 모든 WAS 펌핑을 즉시 중단하십시오. RAS(반환 활성 슬러지) 비율을 높여 저장된 고형물이 2차 정화기에서 반응 구역으로 다시 이동하는 것을 최대화합니다.

6. 낮은 F/M 비율 문제 해결: Microthrix Bulking 및 Pin Floc

낮은 F/M 비율(기존 시스템에서 <0.15)은 극심한 생물학적 기아 환경을 나타냅니다. 미생물 개체수가 1차 에너지 공급량을 초과했습니다.

시각적 현장 진단 및 현미경 검사

• 표면 현상: 폭기조에서는 물 분무에 저항하는 조밀하고 기름기가 많은 짙은 갈색 또는 황갈색의 딱딱한 쓰레기 층이 형성됩니다. 보조 침전지가 표시됩니다. 핀 플록 —매우 투명한 물기둥에도 불구하고 폐수 둑 위에 떠다니는 작은 재 같은 입자.

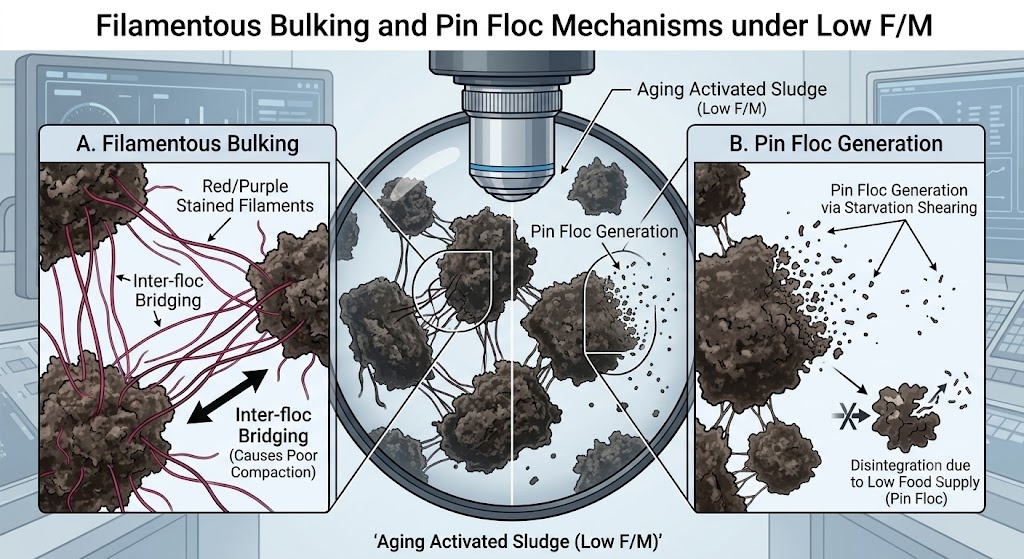

• 미세한 구조: 슬러지 플록은 거대하고 어둡고 불규칙하게 보입니다. 길고 머리카락 같은 가닥 사상균 (예를 들어 Microthrix parvicella 또는 0041을 입력하세요 ) 플록의 핵심에서 분리되어 틈새를 연결하고 정화기의 압축을 물리적으로 방지합니다.

기아 벌킹의 메커니즘

식량이 부족할 때 사상균은 표준 플록 형성 박테리아를 능가합니다. 필라멘트 세포는 표면적 대 부피 비율이 훨씬 높기 때문에 밀도가 높은 플록보다 미량의 BOD를 더 효과적으로 제거할 수 있습니다. 이들이 증식함에 따라 물을 가두는 거미줄 같은 메쉬를 생성하여 SVI(슬러지 부피 지수)를 높이고 정화기의 슬러지 블랭킷이 표면을 향해 상승하게 합니다.

고급 수정 조치

1. 점진적 낭비 프로토콜: 평형을 복원하려면 과도한 바이오매스를 제거해야 하지만 큰 조정은 시스템에 충격을 줄 수 있습니다. 구현 10%~15% 최대 낭비 규칙 : 단일 24시간 창에서 일일 WAS 볼륨을 15% 이상 늘리지 마십시오.
2. 선택적 염소화 전략: 필라멘트 벌킹이 심한 경우 RAS 라인에 목표 염소 용량을 적용하십시오. 정확한 비율로 염소를 투여하십시오. 하루 MLVSS 1,000파운드당 염소 2~5파운드 . 필라멘트는 플록 구조에서 바깥쪽으로 뻗어 있기 때문에 먼저 염소에 노출되어 내부 플록 형성 박테리아를 안전하게 유지하면서 이를 파괴합니다.

7. 프로세스 통합: F/M 대 MCRT 운영 매트릭스

고급 폐수 운영에서는 F/M을 격리된 측정 기준으로 관리하지 않습니다. 이는 수학적 역수로 기능합니다. 평균 세포 체류 시간(MCRT) 또는 고체 체류 시간(SRT) .

F/M은 외부 스트레스 요인(시스템에 유입되는 음식)을 측정하는 반면 MCRT는 인력의 내부 연령과 유지 시간을 측정합니다.

MCRT = 시스템 내 휘발성 부유 고형물의 총 재고량 / 하루에 낭비되는 휘발성 고형물 및 폐수 손실의 총 질량

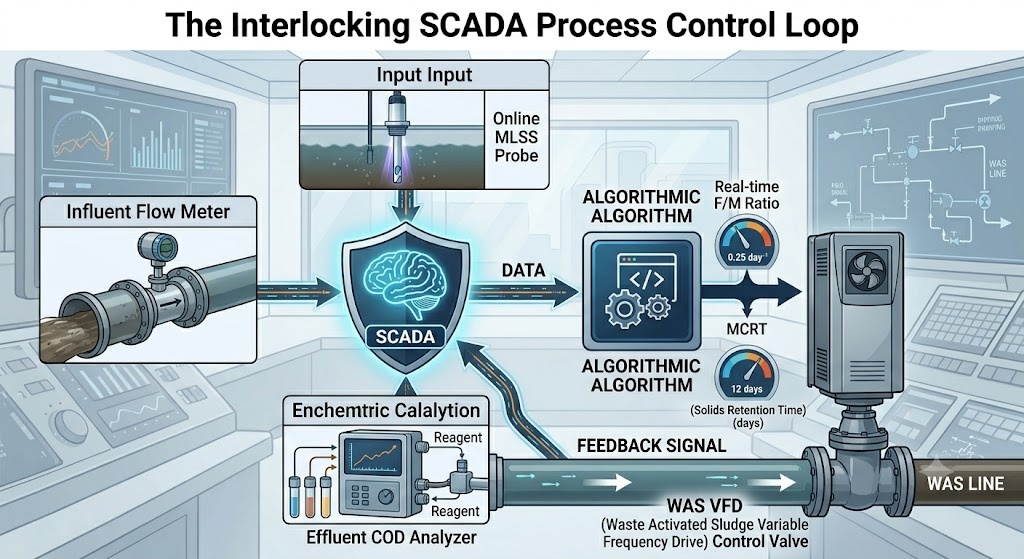

디지털 트윈 및 SCADA 자동 제어로의 전환

현대적인 치료 시설은 통일된 공정 제어 매트릭스 SCADA 시스템 내에서. 폭기조의 중간 지점에 설치된 온라인 광학 MLSS 프로브는 지속적인 고체 데이터를 제공합니다. 유입수 및 WAS 라인의 디지털 전자 유량계와 결합된 SCADA 시스템은 가변 주파수 드라이브(VFD) 낭비 펌프를 자동으로 조절하여 안정적인 목표 MCRT를 유지합니다.

갑작스러운 산업 부하로 인해 F/M 비율이 변경되면 자동화는 해당 DO(용존 산소) 수요 감소를 감지하고 즉시 조정할 수 있습니다. 이러한 통합을 통해 MCRT는 안정성을 위한 앵커 역할을 하고 F/M은 실시간 하중 변화를 평가하는 진단 도구 역할을 합니다.

8. 요약: 공장 관리자를 위한 경영진의 시사점

활성 슬러지 플랜트를 최적화하려면 과거의 경험적 방법론에서 벗어나 동적 프로세스 측정 기준을 수용해야 합니다.

• Rapid Surrogate 통합: 표준 5일 지연 BOD 테스트를 2시간 COD 벤치 분해 또는 온라인 UV-Vis 광학 센서로 대체하여 높은 F/M 충격을 사전에 관리합니다.
• 재 함량에 대한 정규화: 총 MLSS를 사용하여 프로세스 목표를 계산하지 마십시오. 불활성 하천 토사와 광물 침전으로부터 활성 생물학적 물질을 분리하기 위해 MLVSS를 우선시합니다.
• 운동 온도 목표 통합: 이동 목표 F/M 범위는 자연적인 박테리아 대사 변동과 일치하도록 겨울에는 더 낮고 여름에는 더 높습니다.
• 보수적인 낭비를 실천하세요: 일일 WAS 볼륨 조정 한도를 15%로 제한하여 프로세스 변동으로부터 시스템을 보호하세요.
